Les GRANGES à Echirolles

RÉALISATION

2020 - 2023

MAÎTRE D’OUVRAGE

ADIM

ENTREPRISE GÉNÉRALE

CAMPENON BERNARD DAUPHINÉ SAVOIE

ARCHITECTE

AFA Architectes

BUREAU D’ÉTUDES FLUIDES

ARTELIA

MONTANT TTC

> 3 M€

Les GRANGES à Echirolles

RÉALISATION

2020 - 2023

MAÎTRE D’OUVRAGE

ADIM

ENTREPRISE GÉNÉRALE

CAMPENON BERNARD DAUPHINÉ SAVOIE

ARCHITECTE

AFA Architectes

BUREAU D’ÉTUDES FLUIDES

ARTELIA

MONTANT TTC

> 3 M€

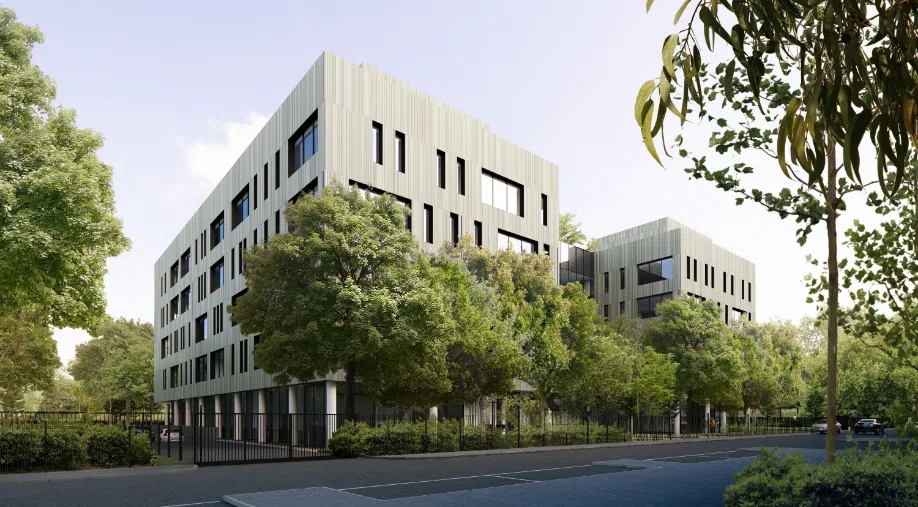

Référence STREIFF - perspective Les Granges

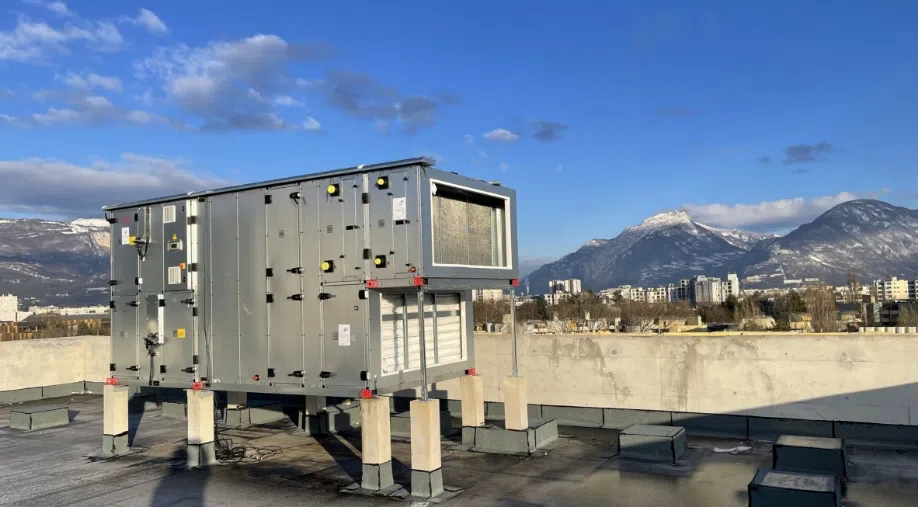

Référence STREIFF - installations extérieures toit Les Granges

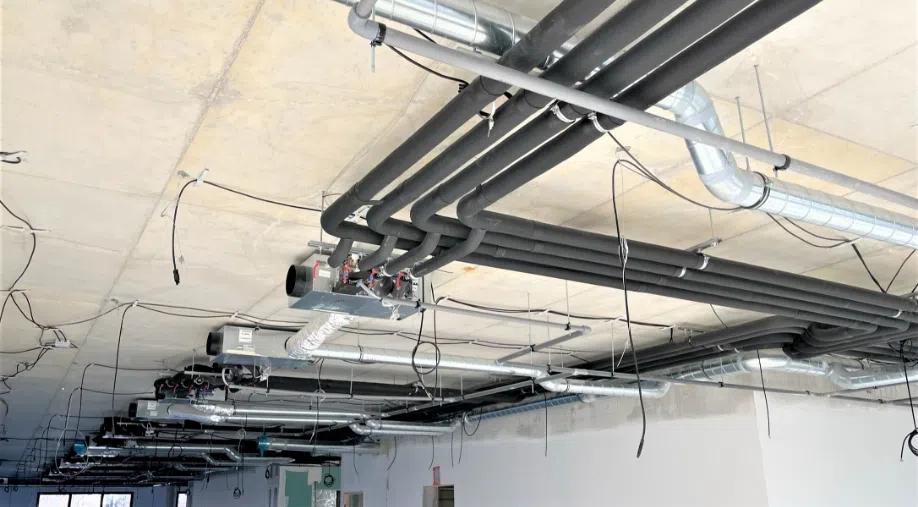

Référence STREIFF - installations Les Granges
Référence STREIFF - vue extérieure bâtiment Les Granges

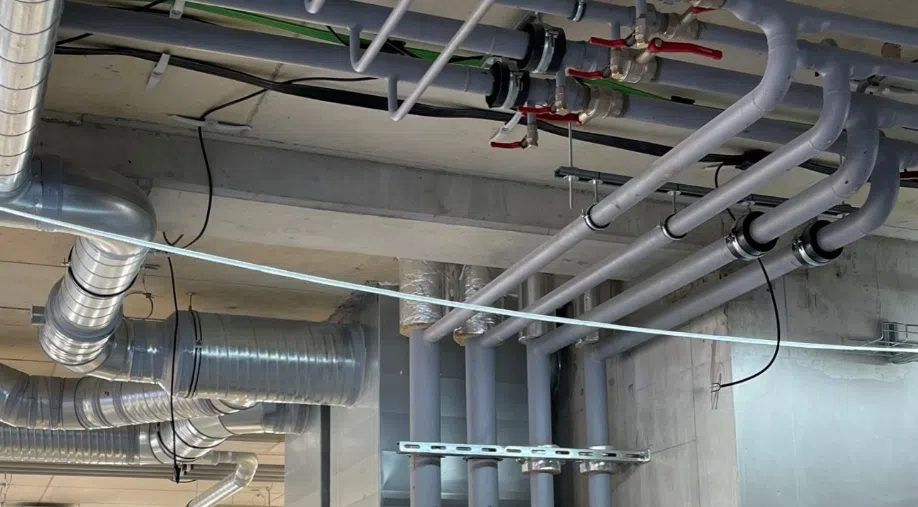

Référence STREIFF - installations Les Granges

Expertises

Construction d’un immeuble de bureaux sur 8 500 m² en R+5 certifié BREEAM Very Good

L’ensemble des réseaux préfabriqués en acier noir dans les ateliers STREIFF

Études réalisées en BIM

Descriptif

PRODUCTION
Pompe à chaleur eau / eau sur nappe phréatique puissance 533 kW chaud / 428 kW froid
Pompes et échangeur sur eau de nappe phréatique

ÉMETTEURS
390 ventilo-convecteurs gainables 4 tubes avec diffuseurs à jet hélicoïdal
Batteries terminales (préparation chaude, plonge batterie, préparation froid, légumerie)

VENTILATION
3 centrales d’air double-flux 7 655, 12 360, 14 085 m³/h
CTA compensation 8 100 m³/h
Extracteurs 5 500, 3 500, 2 x 1 780, 1 000, 120 m³/h
Hottes 4 320, 2 800 m³/h

PLOMBERIE SANITAIRE
Plomberie réseaux alimentations et évacuations
Préparateurs ECS thermodynamiques 1 000 litres
11 chauffe-eau électriques (sanitaires)
117 appareils sanitaires

RÉGULATION
Régulation liaisonnable sur GTC (hors lot)
